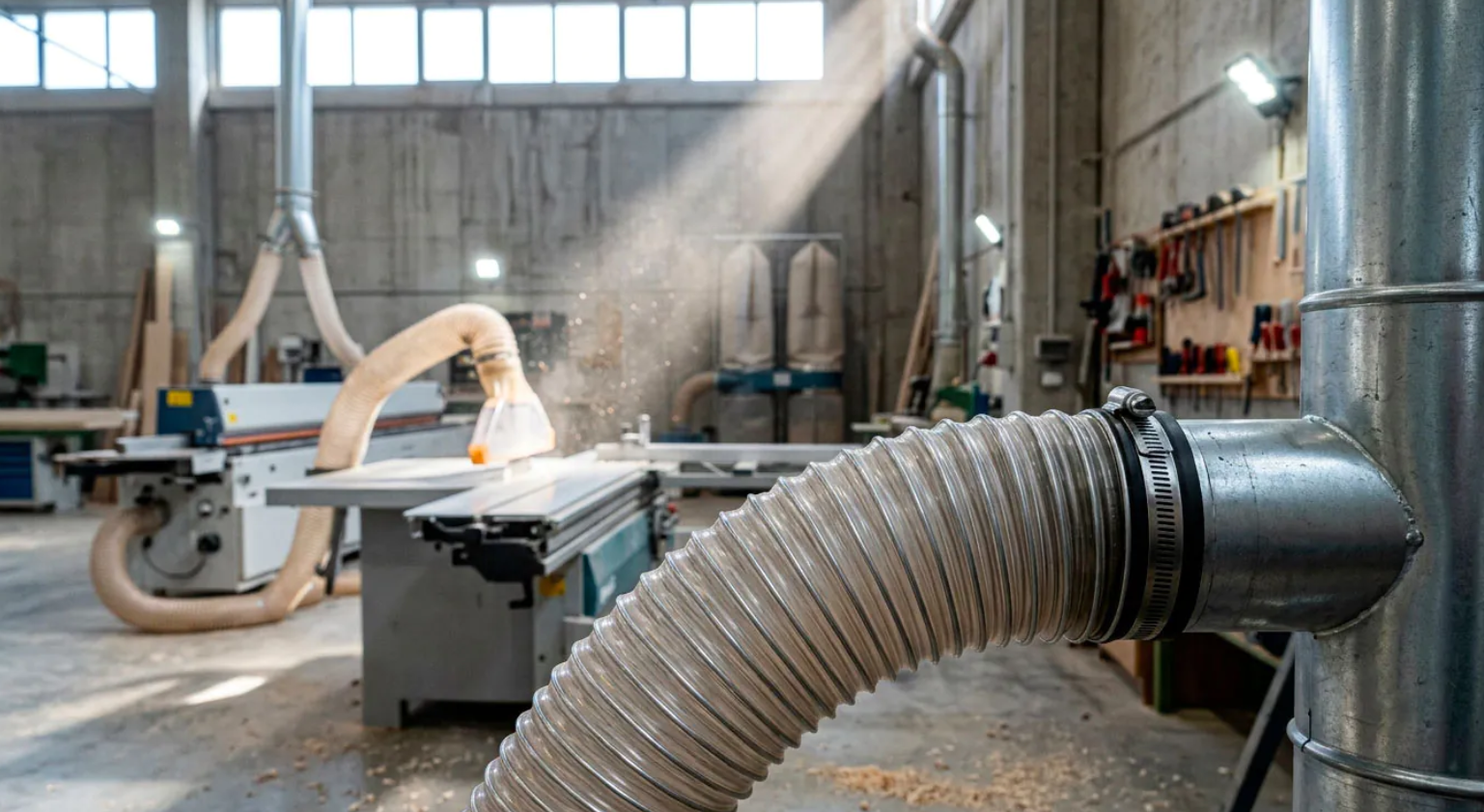

Aspirazione industriale: come scegliere i tubi giusti per polveri, fumi e scarti di lavorazione

Un sistema di aspirazione industriale è tanto efficiente quanto il tubo che ne permette il funzionamento.

Questo significa che pensare esclusivamente alla potenza dell’aspiratore, trascurando le caratteristiche della tubazione, rappresenta un rischio: può infatti compromettere le prestazioni dell’intero impianto.

Un tubo sottodimensionato o inadatto al materiale trasportato può causare:

• perdite di carico;
• intasamenti;
• usura precoce;
• rotture;
• fermi impianto.

La scelta dei tubi per aspirazione deve quindi partire da un’analisi concreta delle condizioni operative.

Cosa serve davvero a un sistema di aspirazione industriale

Sono 3 i requisiti tecnici principali da valutare nella scelta del tubo per un sistema di aspirazione industriale.

Il primo è la resistenza al collasso sotto vuoto. Durante il funzionamento, la depressione generata dall’impianto tende infatti a schiacciare le pareti del tubo.

Per contrastare questa sollecitazione, i tubi flessibili destinati all’aspirazione industriale devono essere dotati di una spirale incorporata nella struttura. Questo componente sostiene la parete del tubo, ne mantiene aperta la sezione e permette il passaggio regolare del materiale.

Il secondo aspetto è la resistenza all’abrasione. Polveri, fumi e scarti di lavorazione possono infatti andare a consumare rapidamente la superficie interna della tubazione. In queste condizioni è necessario scegliere materiali capaci di sopportare il passaggio continuo di particelle abrasive, tenendo conto anche della loro velocità.

Il terzo elemento riguarda la tenuta alle variazioni di temperatura. Il tubo deve mantenere stabilità e flessibilità sia alla temperatura del materiale aspirato sia a quella presente nell’ambiente di lavoro. Superare i limiti previsti può provocare deformazioni, indurimento, perdita di tenuta o deterioramento della parete.

Tipologie di tubi per aspirazione e quando usarli

Non esiste un tubo per aspirazione unico adatto ad ogni applicazione.

Nell’aspirazione di polveri leggere, segatura e trucioli standard si utilizzano generalmente tubazioni flessibili e maneggevoli, capaci di seguire il movimento delle macchine senza ostacolare il flusso.

Quando vengono trasportati materiali fortemente abrasivi (sabbia, cemento, graniglie o sfridi taglienti) occorrono invece versioni rinforzate, che riducono il rischio di perforazioni e aumentano la durata del componente.

L’aspirazione di polveri fini richiede un’attenzione diversa. Il movimento delle particelle può generare accumuli di elettricità statica, rendendo opportuno l’impiego di tubi antistatici o elettricamente conduttivi.

Per l'aspirazione dei fumi è fondamentale verificare anche la compatibilità chimica. Vapori acidi, solventi, nebbie oleose e altri composti aggressivi possono deteriorare un materiale non idoneo. In questo caso la scelta giusta sono i tubi per fumi chimicamente aggressivi.

Le lavorazioni che producono aria calda, gas di scarico o fumi ad alta temperatura richiedono infine tubazioni realizzate con tessuti tecnici e rivestimenti specifici. In questi casi non conta soltanto la temperatura massima raggiungibile, ma anche la continuità dell’esposizione e la presenza simultanea di sostanze chimiche.

La scelta corretta dipende dal materiale trasportato: chi opera con polveri, fumi o scarti di lavorazione può fare riferimento alla gamma di tubi per aspirazione proposta da Eram, che copre le diverse condizioni operative con soluzioni certificate.

Sicurezza, tubi antistatici e normativa ATEX per l’aspirazione

Dove possono formarsi atmosfere potenzialmente esplosive, la normativa ATEX per ambienti con polveri combustibili rappresenta il riferimento essenziale.

Anche la corretta continuità elettrica e la messa a terra tra tubo e impianto aiutano a evitare l’accumulo di cariche elettrostatiche e devono essere valutate all’interno del progetto complessivo.

Nelle applicazioni esposte al rischio di incendio può inoltre essere necessario impiegare materiali autoestinguenti, classificati secondo standard come UL 94.

Errori comuni nella scelta dei tubi per aspirazione

Tra gli errori più comuni nella scelta dei tubi per aspirazione ci sono:

• sottodimensionamento del diametro: quando è troppo ridotto, aumenta la velocità del flusso e le perdite di carico. Quando invece è eccessivo, può ridurre la velocità al punto da favorire il deposito dei materiali;
• materiale non compatibile con la sostanza aspirata: un tubo adatto alla segatura potrebbe non resistere a polveri minerali abrasive, fumi chimici o temperature elevate. La valutazione deve considerare abrasione, composizione chimica, temperatura e depressione;
• mancanza di un piano di manutenzione e controllo periodico: queste attività consentono di individuare eventuali problematiche prima che provochino una perdita di efficienza o un fermo produttivo.

Conclusioni

La scelta del tubo per un impianto di aspirazione industriale è un dettaglio primario.

Diametro, struttura, materiale, spessore e proprietà di sicurezza influenzano direttamente la continuità del flusso, la durata dell’impianto e la protezione dell’ambiente di lavoro.

Valutare in anticipo le caratteristiche delle polveri, dei fumi o degli scarti da trasportare permette di limitare intasamenti e rotture, mantenere costanti le prestazioni e ridurre i costi di manutenzione.

Un tubo correttamente dimensionato e compatibile con l’applicazione contribuisce alla sicurezza, alla produttività e all’affidabilità dell’intero processo.
